2、輸出電流:2.8~6.5A
3、控製功能:脈衝+方向
4、細分:200~25600
5、控製信號接口電平:5~24VDC
6、機械尺寸:76*112*34mm
7、可根據客戶要求定製功能
15920081001
選型指南
型號 Mode |
兩相步進草莓视频污黄在线观看SD-865S |
輸入電壓 Power Supply |
20~80VAC |
輸出電流 Output current |
2.8~6.5A |
控製功能 Control Modes |
脈衝+方向 |
細分 Subdivisions |
200~25600 |
控製信號接口電平 Control Signal Voltage |
5-24VDC |
機械尺寸 Domensions |
76*112*34mm |
可定製型號
型號Model |
功能說明 Function description |
SD-865S |
脈衝+方向(SW9狀態ON為雙脈衝)報警輸出 |
SD-865SC |
IO控製(SW9狀態ON為雙脈衝)報警輸出 |
SD-865SB |
脈衝+方向(SW9狀態ON為雙脈衝)報警輸出 刹車控製 |
SD-865V |
|
★B:刹車控製;★C:IO控製;★S:報警輸出;★電位器調速
運行模式設定
不含IO控製功能的型號 |
|||
功能 |
開關 |
狀態 |
結果 |
單雙脈衝設置 |
SW9 |
OFF |
單脈衝 |
ON |
雙脈衝 |
||
空閑電流設置 |
SW10 |
OFF |
半流 |
ON |
全流 |
¨草莓视频污黄在线观看運行電流,在馬達停轉時刻自動減少,SW10設定空閑電流為運行電流的50%或100%,
當需要一個高力矩時,設為全流。為減少草莓视频APP免费看和草莓视频污黄在线观看的熱量,推薦將空閑電流在允許的情況下盡可能降低。
含IO控製功能的型號 |
||
運行模式 |
SW9 |
SW10 |
單脈衝(默認) |
OFF |
OFF |
雙脈衝 |
ON |
OFF |
受控運行 |
OFF |
ON |
持續運行 |
ON |
ON |
★IO控製模式時內置振蕩器,撥碼或開關量信號控製草莓视频APP免费看啟停,可外接電位器或電壓調速。草莓视频APP免费看默認自動半流。
報警代碼
綠色LED為電源指示燈,草莓视频污黄在线观看接通電源時,綠燈閃爍;切斷草莓视频污黄在线观看電源時,綠燈熄滅。
紅色LED為故障指示燈,出現故障時,紅燈周期性循環閃爍;故障清除後,紅燈熄滅。草莓视频污黄在线观看正常工作。
紅燈閃爍次數代表不同的故障,具體關係如下:
LED燈狀態 |
草莓视频污黄在线观看狀態 |
綠燈常亮 |
草莓视频APP免费看運行中 |
綠燈閃爍 |
草莓视频APP免费看空閑 |
1紅+1綠 |
相位過流 |
2紅+1綠 |
草莓视频APP免费看繞組開路 |
3紅+1綠 |
草莓视频污黄在线观看過壓 |
4紅+1綠 |
草莓视频污黄在线观看欠壓 |
5紅+1綠 |
其他 |
工作電流設定(SW1~SW3)
峰值 |
SW1 |
SW2 |
SW3 |
SW4 |
6.5A |
ON |
ON |
ON |
ON |
6.2A |
OFF |
ON |
ON |
ON |
6.0A |
ON |
OFF |
ON |
ON |
5.8A |
OFF |
OFF |
ON |
ON |
5.5A |
ON |
ON |
OFF |
ON |
5.2A |
OFF |
ON |
OFF |
ON |
5.0A |
ON |
OFF |
OFF |
ON |
4.8A |
OFF |
OFF |
OFF |
ON |
4.5A |
ON |
ON |
ON |
OFF |
4.2A |
OFF |
ON |
ON |
OFF |
4.0A |
ON |
OFF |
ON |
OFF |
3.8A |
OFF |
OFF |
ON |
OFF |
3.5A |
ON |
ON |
OFF |
OFF |
3.2A |
OFF |
ON |
OFF |
OFF |
3.0A |
ON |
OFF |
OFF |
OFF |
2.8A |
OFF |
OFF |
OFF |
OFF |
草莓视频污黄在线观看的峰值電流設置必須小於匹配草莓视频APP免费看的額定電流,否則可能會導致草莓视频APP免费看溫升過高,影響草莓视频APP免费看使用壽命。
指示燈引腳功能說明
標記符號 |
功能 |
注釋 |
PWR ALM |
故障及電壓指示燈 |
詳見報警代碼表 |
PUL+ |
脈衝/電平信號光電隔離正端 |
接信號、電源,均可驅動,輸入電壓範圍5˜24V |
PUL- |
脈衝/電平信號光電隔離負端 |
下降沿有效,每當脈衝由高變低時草莓视频APP免费看走一步,脈衝寬度>2.5µs |
DIR+ |
方向信號光電隔離正端 |
接電源,輸入電壓範圍+5v˜24v |
DIR- |
方向信號光電隔離負端 |
用於改變草莓视频APP免费看轉向,脈衝寬度>2.5µs |
EN+ |
草莓视频APP免费看釋放信號光電隔離正端 |
接信號、電源,均可驅動,輸入電壓範圍5˜24V |
EN- |
草莓视频APP免费看釋放信號光電隔離負端 |
有效(低電平)時關斷草莓视频APP免费看線圈電流,草莓视频APP免费看處於自由狀態 |
V+ |
電源正極 |
DC:18˜80V(注意不要接反) |
V- |
電源負極 |
|
ALM+ |
報警信號輸出正端 |
紅燈閃爍時,報警信號有效(輸出光耦導通),ALM+接上拉電阻到輸出電源正極,ALM-接輸出電源負極,最大驅動電流10A |
ALM- |
報警信號輸出負端 |
細分設定(SW5~SW8)
細分
SW5
SW6
SW7
SW8
200
ON
ON
ON
ON
400
OFF
ON
ON
ON
800
ON
OFF
ON
ON
1600
OFF
OFF
ON
ON
3200
ON
ON
OFF
ON
6400
OFF
ON
OFF
ON
12800
ON
OFF
OFF
ON
25600
OFF
OFF
OFF
ON
1000
ON
ON
ON
OFF
2000
OFF
ON
ON
OFF
4000
ON
OFF
ON
OFF
5000
OFF
OFF
ON
OFF
8000
ON
ON
OFF
OFF
10000
OFF
ON
OFF
OFF
20000
ON
OFF
OFF
OFF
25000
OFF
OFF
OFF
OFF

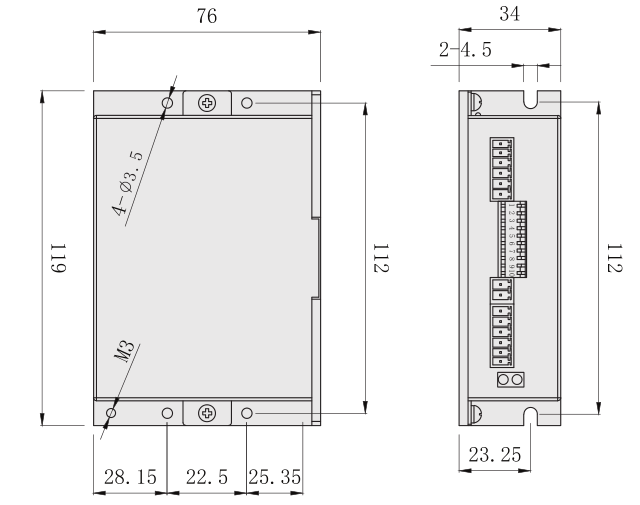

外形尺寸圖(單位:mm)
IO控製模式時速度設定表
速度 |
SW5 |
SW6 |
SW7 |
SW8 |
5 |
ON |
ON |
ON |
ON |
10 |
OFF |
ON |
ON |
ON |
15 |
ON |
OFF |
ON |
ON |
30 |
OFF |
OFF |
ON |
ON |
60 |
ON |
ON |
OFF |
ON |
90 |
OFF |
ON |
OFF |
ON |
120 |
ON |
OFF |
OFF |
ON |
150 |
OFF |
OFF |
OFF |
ON |
180 |
ON |
ON |
ON |
OFF |
210 |
OFF |
ON |
ON |
OFF |
240 |
ON |
OFF |
ON |
OFF |
300 |
OFF |
OFF |
ON |
OFF |
400 |
ON |
ON |
OFF |
OFF |
500 |
OFF |
ON |
OFF |
OFF |
650 |
ON |
OFF |
OFF |
OFF |
800 |
OFF |
OFF |
OFF |
OFF |
