2、電感精度：±20%
3、電阻精度：±10%
4、溫升：<80℃Max (額定電流，二相通電)
5、工作環境溫度：-20 ˜ +50℃（無結冰）
6、絕緣電阻：100MΩ min. 500VDC
7、絕緣耐壓：500VAC 1Min
15920081001
命名規則
|
24HS56-35D8-21□□ |
|
|
命名段 |
含義 |
|
24 |
草莓视频APP免费看外徑60mm |
|
HS |
兩相步進 |
|
56 |
機身長度56mm |
|
35 |
額定電流3.5A |
|
D |
出軸方式：A圓軸；D單扁；U鍵槽；V雙扁 |
|
8 |
輸出直徑8mm |
|
21 |
出軸長21mm |
|
□□ |
非標參數 |
技術參數(手機瀏覽時，可左右滑動表格）
|
草莓视频APP免费看型號 （Model） |
保持轉矩（N.M） |
機身長度(mm) |
相電流(A) |
相 電 阻 (Ω) |
相電感 (mH) |
轉動慣量 (g.c㎡) |
重量Kg |
適配草莓视频污黄在线观看 (推薦型號) |
|
24HS56-35D8-21□□ |
1.50 |
56 |
3.5 |
0.85 |
3.00 |
300 |
0.70 |
SD-545R |
|
24HS65-30D8-21□□ |
2.10 |
65 |
3.0 |
0.65 |
1.60 |
380 |
1.00 |
SD-545R |
|
24HS87-40D8-21□□ |
3.20 |
87 |
4.0 |
0.70 |
2.50 |
400 |
1.40 |
SD-545R |
★ 推薦草莓视频污黄在线观看是脈衝型，草莓视频入口還可以為客戶提供以下驅動：
★ 總線型步進草莓视频污黄在线观看、★IO控製、電位器調速、★刹車控製

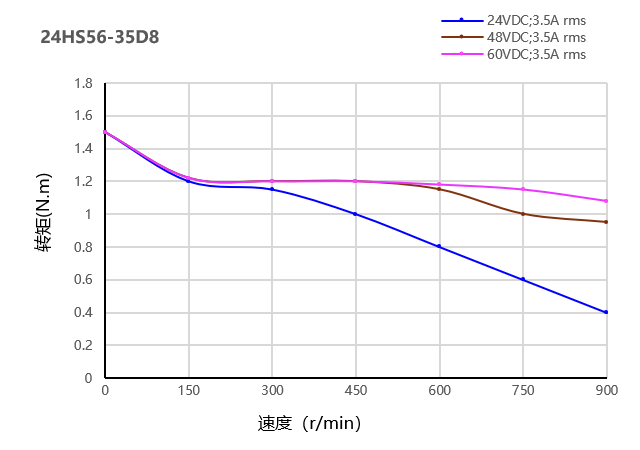

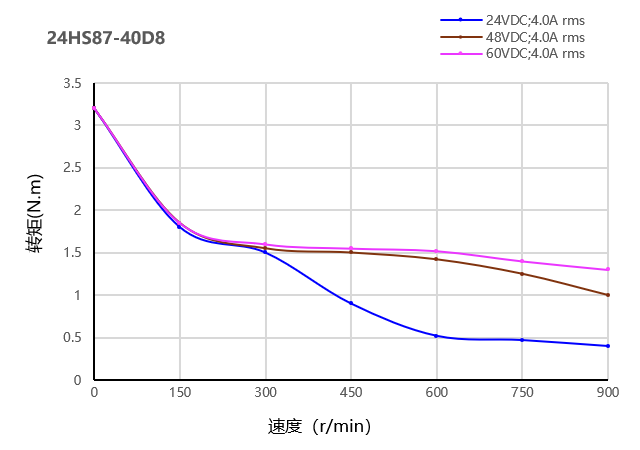

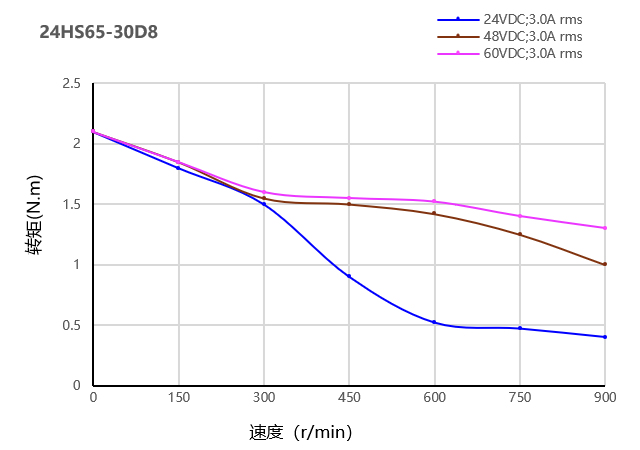

動態力矩曲線
注意事項
●同一草莓视频APP免费看同一草莓视频污黄在线观看，在供電電壓不同的情況下，輸出力矩也會不同，建議客戶充分考慮此因素，選型時預留足夠的力矩餘量。
●草莓视频污黄在线观看電壓越高，高速輸出力矩越大，但不能超出草莓视频污黄在线观看的電壓使用範圍，建議電壓小於或等於48VDC。

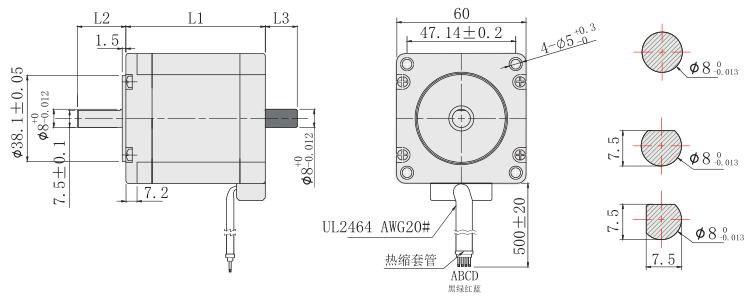

外形尺寸圖（單位：mm）
★本係列草莓视频APP免费看可以根據客戶要求定製：機身長度（L1）、出軸長度（L2）、雙出軸（L3）、出線方式；

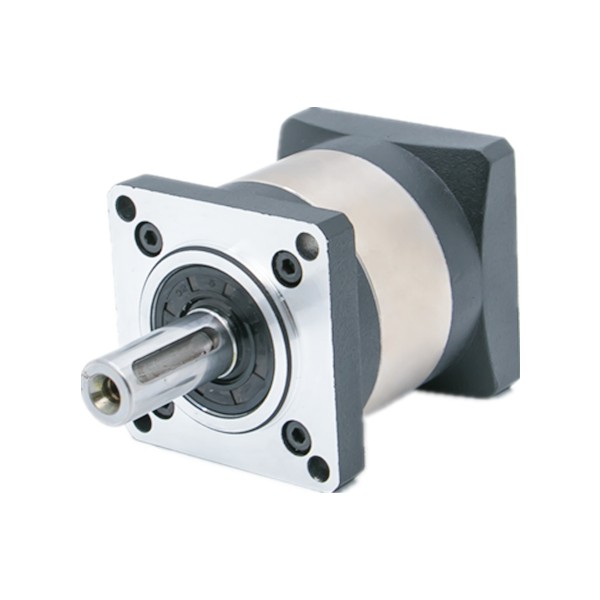

★加配：行星減速機、斷電刹車、IP65等級防水工藝。
|
型號 |
PDF文件 |
3D圖 |
|
24HS56-35D8-21 |
點擊下載 |
點擊下載 |
|
24HS65-30D8-21 |
點擊下載 |
點擊下載 |
|
24HS87-40D8-21 |
點擊下載 |
點擊下載 |
