產品特點
2、電感精度:±20%
3、電阻精度:±10%
4、溫升:<80℃Max (額定電流,二相通電)
5、工作環境溫度:-20 ˜ +50℃(無結冰)
6、絕緣電阻:100MΩ
min. 500VDC
7、可非標定製
命名規則
24E55-50BS1202-100-B □□ |
|
命名段 |
含義 |
24 |
草莓视频APP免费看外徑60mm |
E |
E 外部驅動式 N 貫通軸式 C貫通-固定軸式 |
55 |
機身長度55mm |
50 |
額定電流5.0A |
BS1202 |
BS1202代表 絲杆直徑12mm,導程2mm |
100 |
絲杆長度 100mm |
B |
A:消隙螺母; B:刹車; C:編碼器 |
□□ |
非標參數 |
技術參數(手機瀏覽時,可左右滑動表格)
草莓视频APP免费看規格 ( Model) |
機身長度 (mm) |
相電流 (A) |
相 電 阻 (Ω) |
相電感 (mH) |
轉動慣量 (g.c㎡) |
重量 Kg |
適配草莓视频污黄在线观看 (推薦型號) |
24 |
55 |
5.0 |
0.42 |
1.3 |
340 |
0.76 |
SD-545R |
24 |
75 |
5.0 |
0.57 |
1.98 |
590 |
1.00 |
SD-545R |
★ 以上產品為代表性產品,派生產品可根據客戶要求製作。

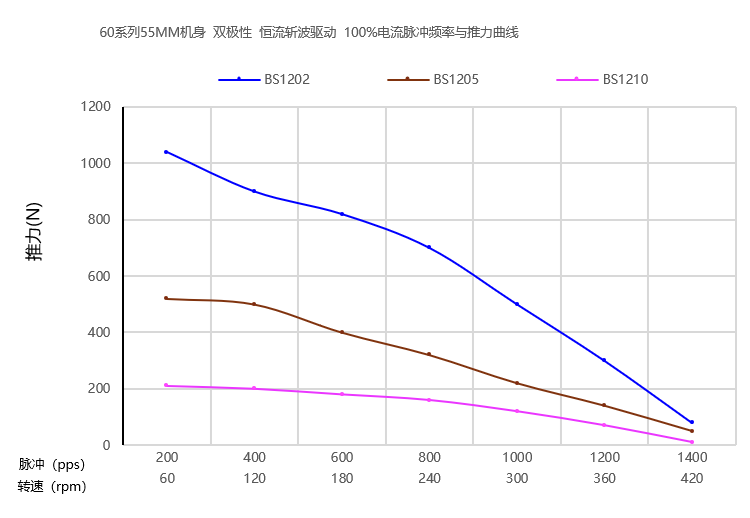

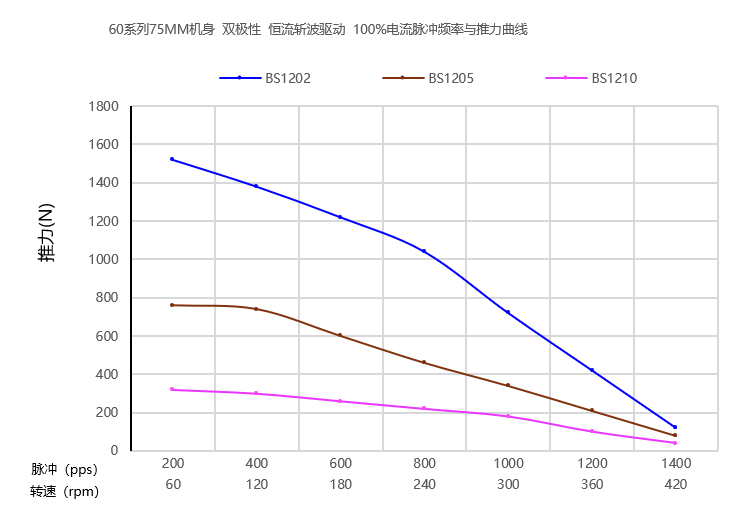

動態力矩曲線
★測試條件:恒流驅動,無加速度,2細分,驅動電壓40V。

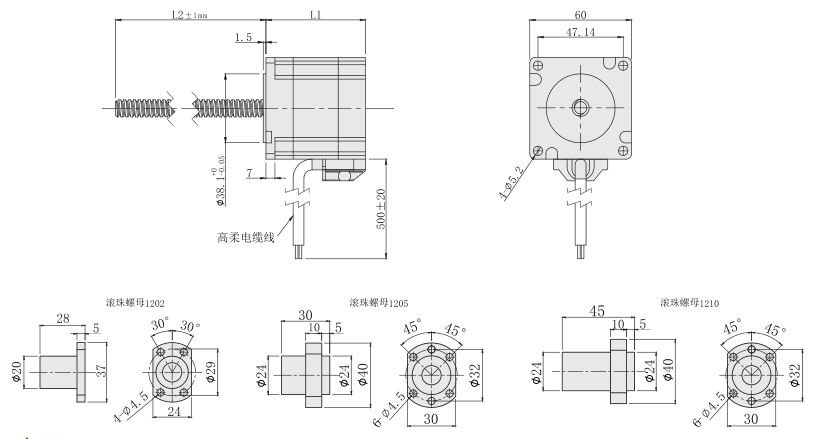

外形尺寸圖(單位:mm)
★本係列草莓视频APP免费看可以根據客戶要求定製絲杆長度(L2) 、絲杆端部;
★加配斷電刹車、編碼器。
