2、功率密度高,機身短
3、安裝尺寸直流伺服兼容
4、最高可達三倍過載
5、編碼器精度可選
6、編碼器類別可選
7、200W支持出軸定製
15920081001
命名規則
ECL 60 400 M 5 2500 M -24 -14 -BK / -GP |
|
命名段 |
含義 |
ECL |
低壓伺服草莓视频APP免费看 |
60 |
草莓视频APP免费看外徑:60mm |
400 |
草莓视频APP免费看功率:400W |
M |
M係列 |
5 |
極對數:5對極 |
2500 |
編碼器精度 = 1 * GB3 ① |
M |
編碼器類別 = 2 * GB3 ② |
24 |
電壓規格:24V |
14 |
軸徑:14mm |
BK |
帶刹車 |
GP |
帶減速機 |
代碼名稱說明
① |
編碼器精度 |
1000:1000PPR 1250:1250PPR 2500:2500PPR |
② |
編碼器類別 |
③ E:光電編碼器 M:磁編碼器 |
技術參數(手機瀏覽時,可左右滑動表格)
型號 |
功率 W |
電壓 VDC |
電流 A |
法蘭 MM |
軸徑 MM |
轉速 RPM |
扭矩 N.m |
編碼器 PPR |
機身 長度L1 |
刹車 機身長度L2 |
適配 草莓视频污黄在线观看 |
ECL60200M5-2500M-24-14 |
200 |
24 |
9.8 |
60 |
14 |
3000 |
0.64 |
2500 |
75.5 |
127.5 |

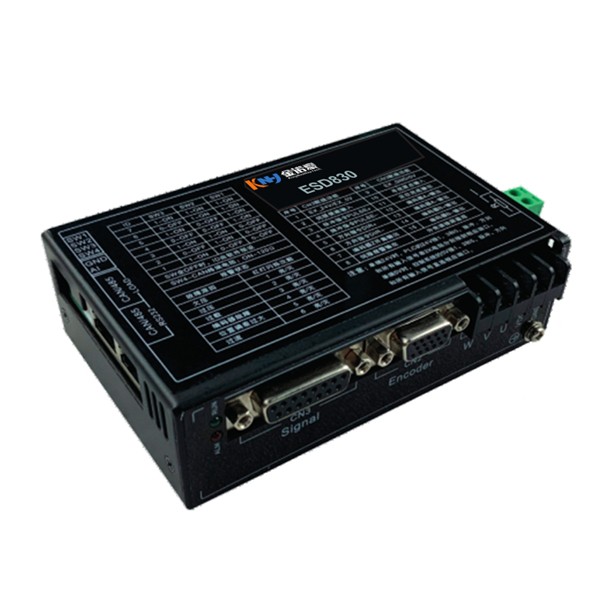

ESD830 |
ECL60400M5-2500M-24-14 |
400 |
48 |
10.6 |
60 |
14 |
3000 |
1.27 |
2500 |
97.5 |
149 |
ESD830 |
ECL60600M5-2500M-24-14 |
600 |
48 |
20 |
60 |
14 |
3000 |
1.91 |
2500 |
132 |
155.6 |
ESD850 |
★ 注:200W支持出軸定製;200W/400W加裝刹車需2500線。

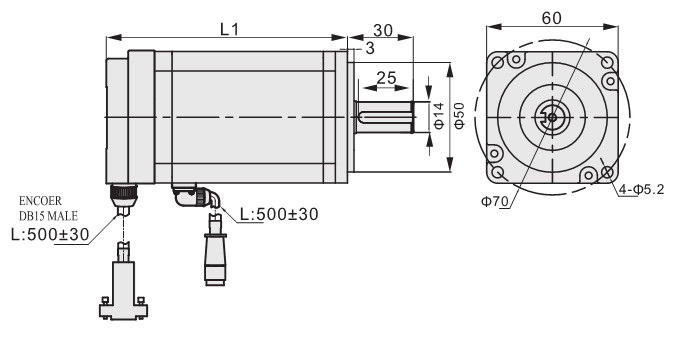

外形尺寸圖(單位:mm)
