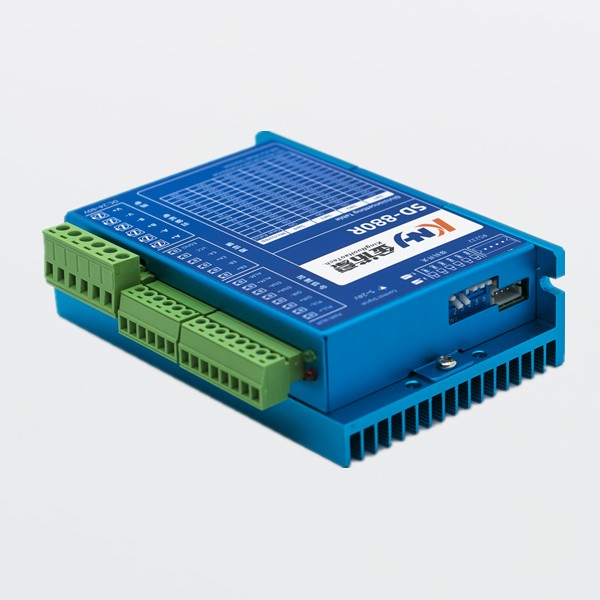

產品特點
2、匹配草莓视频APP免费看：28/42/57/60閉環步進草莓视频APP免费看
3、控製功能：脈衝+方向
4、細分：400~40000
5、控製信號接口電平：5~24VDC
6、機械尺寸：75.5*118*33mm
7、可根據客戶要求定製功能
選型指南
|
型號 Mode |
兩相閉環步進草莓视频污黄在线观看SD-880R |
|
輸入電壓 Power Supply |
24~80VDC |
|
最大峰值電流 Maximum peak current |
6.0A |
|
控製功能 Control Modes |
脈衝+方向 |
|
細分 Subdivisions |
400~40000 |
|
控製信號接口電平Control Signal Voltage |
5-24VDC |
|
機械尺寸 Domensions |
75.5*118*33mm |
細分表
|
SW1 |
SW2 |
SW3 |
SW4 |
Microstep |
|
ON |
ON |
ON |
ON |
Gear Ratio |
|
OFF |
ON |
ON |
ON |
2 |
|
ON |
OFF |
ON |
ON |
4 |
|
OFF |
OFF |
ON |
ON |
8 |
|
ON |
ON |
OFF |
ON |
16 |
|
OFF |
ON |
OFF |
ON |
32 |
|
ON |
OFF |
OFF |
ON |
64 |
|
OFF |
OFF |
OFF |
ON |
128 |
|
ON |
ON |
ON |
OFF |
5 |
|
OFF |
ON |
ON |
OFF |
10 |
|
ON |
OFF |
ON |
OFF |
20 |
|
OFF |
OFF |
ON |
OFF |
25 |
|
ON |
ON |
OFF |
OFF |
40 |
|
OFF |
ON |
OFF |
OFF |
50 |
|
ON |
OFF |
OFF |
OFF |
100 |
|
OFF |
OFF |
OFF |
OFF |
200 |
SW5 MotorDIR OFF=CCW ON=CW
SW6 Run Selection
報警代碼
綠色LED為電源指示燈，草莓视频污黄在线观看接通電源時，綠燈閃爍；切斷草莓视频污黄在线观看電源時，綠燈熄滅。
紅色LED為故障指示燈，出現故障時，紅燈周期性循環閃爍；故障清除後，紅燈熄滅。草莓视频污黄在线观看正常工作。紅燈閃爍次數代表不同的故障，具體關係如下：
|
LED燈狀態 |
故障名稱 |
故障內容 |
|
1紅+1綠 |
過電流 |
草莓视频APP免费看電流過大 |
|
2紅+1綠 |
超速 |
草莓视频APP免费看電流超過限製值（最大3000轉/分） |
|
3紅+1綠 |
位置超差 |
位置偏差計數器的數值超過設定值 |
|
4紅+1綠 |
草莓视频污黄在线观看過熱 |
草莓视频污黄在线观看溫度超過設定值（最高80℃） |
|
5紅+1綠 |
直流過壓 |
主電路電壓輸入超過設定值 |
|
6紅+1綠 |
EPROM錯誤 |
EPROM讀寫時錯誤 |
|
7紅+1綠 |
編碼器故障 |
編碼器接線錯誤 |
|
8紅+1綠 |
草莓视频APP免费看連接故障 |
草莓视频APP免费看接線錯誤或草莓视频APP免费看有短線 |
當出現故障時，請根據故障代碼做相應的處理， ENA 信號有效，草莓视频污黄在线观看
將清除所有故障；草莓视频污黄在线观看重新上電也能清除故障報警。
指示燈引腳功能說明(手機瀏覽時，可左右滑動表格）
|
標記符號 |
功能 |
注釋 |
|
PWR ALM |
故障及電壓指示燈 |
詳見報警代碼表 |
|
PUL+ |
脈衝正輸入 |
輸入電壓範圍5˜24V |
|
PUL- |
脈衝負輸入 |
輸入電壓範圍5˜24V |
|
DIR+ |
方向正輸入 |
輸入電壓範圍5˜24V |
|
DIR- |
方向負輸入 |
輸入電壓範圍5˜24V |
|
EN+ |
使能正輸入 |
該信號有效時，草莓视频APP免费看處於自由狀態 |
|
EN- |
使能負輸入 |
該信號有效時，草莓视频APP免费看處於自由狀態 |
|
V+ |
電源正極 |
DC:24˜80V(注意不要接反) |
|
V- |
電源負極 |
|
|
ALM+ |
報警信號正輸出 |
草莓视频污黄在线观看故障保護後輸 出信號給上位機
|
|
ALM- |
報警信號負輸出 |

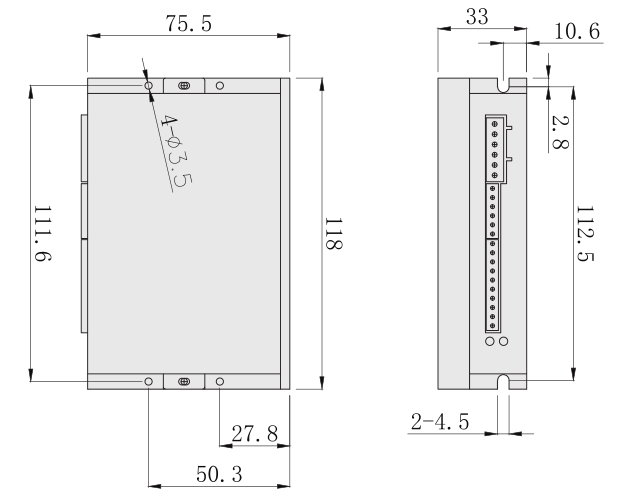

外形尺寸圖（單位：mm）
